Как это работает. Инерциальная навигационная система

Как это работает. Инерциальная навигационная система

Долгое время отсутствие точной информации о местоположении самолета или вертолета было серьезным препятствием на пути развития авиации. Пилотам была необходима навигационная система, которая не зависела бы от земных ориентиров и капризов природы. Появление автономных инерциальных систем навигации стало большим шагом в истории авиации.

Первые инерциальные системы в нашей стране были разработаны в 1960-х годах в Раменском приборостроительном КБ, входящем сегодня в холдинг «КРЭТ» Госкорпорации Ростех.


В автономном полете

Первые пилоты в движении ориентировались по солнцу, звездам или компасу, затем появились радиосигналы, но все эти способы зависели от внешних факторов, а значит не были полностью надежными. Требовался навигационный прибор, анализирующий движение самолета и не использующий внешних источников информации. Все необходимое оборудование должно быть размещено на борту самолета, а система должна функционировать полностью автономно.

Бесплатформенная навигационная система БИНС-СП-1

Такой метод теоретически был разработан в 1930-е годы, но реализовать его удалось только спустя 20 лет. Инерциальная навигация основывается на применении законов механики, в частности на теории устойчивости механических систем, которую разрабатывали русские математики А.М. Ляпунов и А.В. Михайлов. Первые инерциальные навигационные системы (ИНС) были созданы в 1950-е годы в США и СССР. Они были довольно громоздкими и могли занимать все свободное пространство самолета. Современные ИНС изготавливаются с применением микроэлектронных технологий и занимают гораздо меньше места.

ИНС могут решать различные задачи. Это и общая географическая ориентировка, и определение местонахождения относительно заданной траектории или цели, и наведение на движущуюся цель.


Устройство инерциальной системы

Основа работы ИНС заключается в измерении ускорений летательного аппарата и его угловых скоростей относительно трех осей самолета для того, чтобы исходя из этих данных определить местоположение самолета, его скорость, курс и другие параметры. По результатам анализа объект стабилизируется, и может использоваться автоматическое управление.

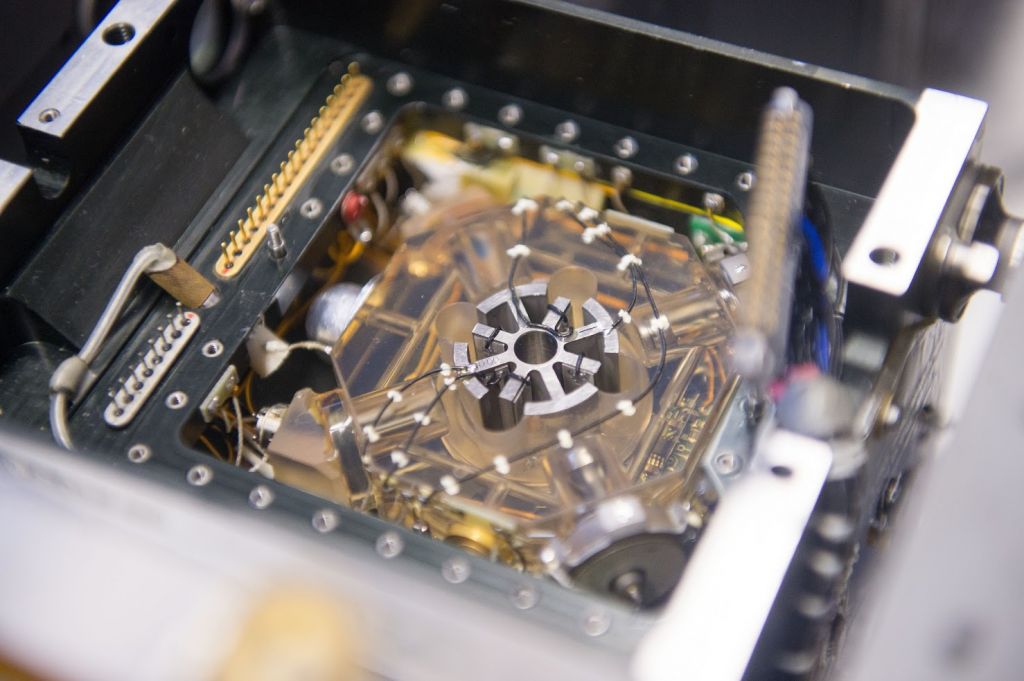

IROD4650.jpgЛазерный гироскоп

Для сбора информации о полете в состав ИНС включаются акселерометры, считывающие линейное ускорение, и гироскопы, позволяющие определить углы наклона самолета относительно основных осей: тангаж, рысканье и крен. Точность полученной информации зависит от характеристик этих приборов. Анализом данных занимается компьютер, который затем по определенным навигационным алгоритмам корректирует движение объекта.

ИНС делятся на платформенные и бесплатформенные. Основой для платформенных ИНС служит гиростабилизированная платформа. В бесплатформенных системах акселерометры и гироскопы жестко связаны с корпусом прибора. Функции платформы моделируется математически вычислительной системой. Бесплатформенные системы выгодно отличаются меньшим весом и габаритами, а также возможностью работать при значительных перегрузках.

Преимущества ИНС перед другими навигационными системами заключаются в их полной независимости от внешних источников данных, повышенной защите от помех, высокой информативности и возможности передавать информацию на большой скорости. Отсутствием какого-либо излучения при работе ИНС обеспечивается скрытность объекта, на котором она используется.

Недостатком ИНС можно назвать ошибки, которые накапливаются с течением времени в получаемой от приборов информации. Это могут быть как методические ошибки, так и ошибки, связанные с неверной начальной настройкой оборудования. Для их коррекции создаются интегрированные навигационные системы, где данные, получаемые ИНС, дополняются данными, поступающими от неавтономных систем, например, спутниковой навигации. Еще одним относительным минусом ИНС является высокая стоимость входящего в их состав оборудования.


Авионика из Раменского

Инерциальные навигационные системы сегодня применяются не только в авиации. Их появление повлияло на развитие космонавтики, увеличилась дальность походов подводных лодок. ИНС используются в управлении морскими судами и баллистическими ракетами, применяются в геодезии. Также актуально применение подобных систем в беспилотных летательных аппаратах.


В 1960-е годы первые в СССР инерциальные навигационные системы для авиации были разработаны Раменским приборостроительным конструкторским бюро (РПКБ). Начиная с 1958 года специалистами РПКБ проводилось эскизное проектирование ИНС для различных классов и типов летательных аппаратов. Совершенствование чувствительных элементов – разработка поплавковых гироскопов и акселерометров, а затем динамически настраиваемых гироскопов и применение цифровой вычислительной техники обеспечили создание и широкое применение ИНС.

К началу 1970-х годов предприятием были решены проблемы точного управляемого полета на большие расстояния. В дальнейшие годы инерциальные системы многократно совершенствовались. Раменское предприятие создавало навигационные комплексы и другое оборудование для самолетов ОКБ Сухого, Микояна, Туполева, Ильюшина, Камова, Миля и др. В 2012 году предприятие вошло в состав концерна «Радиоэлектронные технологии» (КРЭТ). Сегодня РПКБ – один из мировых лидеров в производстве авиационной электроники.
